accord 50 fxm
(512) 931-1962

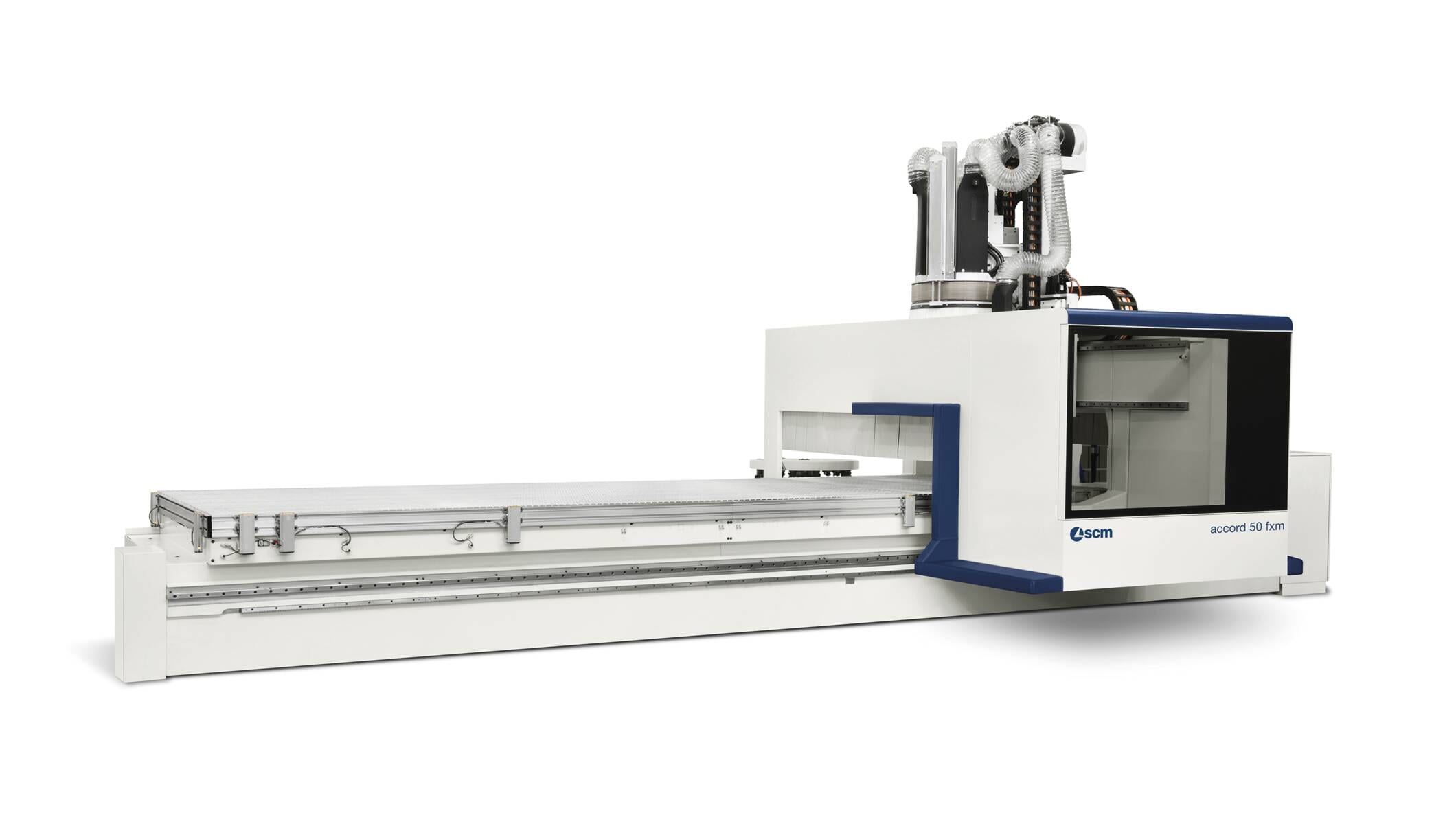

Centre d’usinage à commande numérique de 5 axes avec structure à portique mobile, conçu pour l’usinage de formes complexes et de pièces de grandes dimensions.
Capable de satisfaire les exigences de divers secteurs d’activités, des objets design en bois aux applications spéciales.
Avantages
-
PROFILAGE À PUISSANCE ÉLEVÉE
Les groupes opérateurs PRISMA à 5 axes interpolants, conçus pour l’usinage du bois massif, sont idéals pour la production de portes, d’escaliers et de fenêtres. -
LARGE VOLUME D'USINAGE
La course élevée de l’axe Z permet le fraisage et le perçage de pièces jusqu’à 500 mm de haut, en utilisant des outils de grandes dimensions. -
TECHNOLOGIE FIABLE

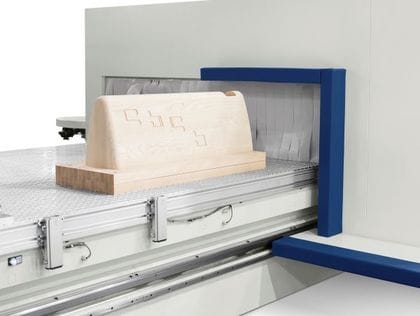

Le plan multifonction en aluminium SCM garantit une planéité parfaite dans le temps. Le système du vide direct intégré et les rainures spéciales en T permettent un blocage optimal des pièces et le positionnement de tout type d’équipements à fixation mécanique. -
PROGRAMMATION INTELLIGENTE
Programmation simple et intuitive grâce au logiciel MAESTRO qui comprend des modules dédiés aux différentes applications.
Données techniques
| accord 50 fxm | ||||
| Zones utiles de travail | ||||
| Dimensions axes X-Y-Z | mm | 3650x1600x500 4970x1600x500 6170x1600x500 3650x2120x500 4970x2120x500 6170x2120x500 |
||
| Axes | ||||
| Vitesse max. axes X-Y-Z | m/min | 95-80-30 | ||
| Groupe opérateur | ||||
| Puissance électrobroche 5 axes (max.) | kW | 17 | ||
| Vitesse de rotation électrobroche 5 axes (max.) | tr/min | 24000 | ||
| Magasins outils | ||||
| Magasin outils sur groupe opérateur | positions | 12 | ||
| Magasin outils arrière | positions | 48 | ||
| Magasin outils latéral | positions | 12 | ||
| Unité de perçage | ||||
| Mandrins verticaux et horizontaux (max.) | n. | 26 | ||
| Vitesse de rotation (max.) | tr/min | 8000 | ||
