Estaciones de trabajo CNC - Estaciones de trabajo CNC de cinco ejes, paso en Z desde 500 mm - athena

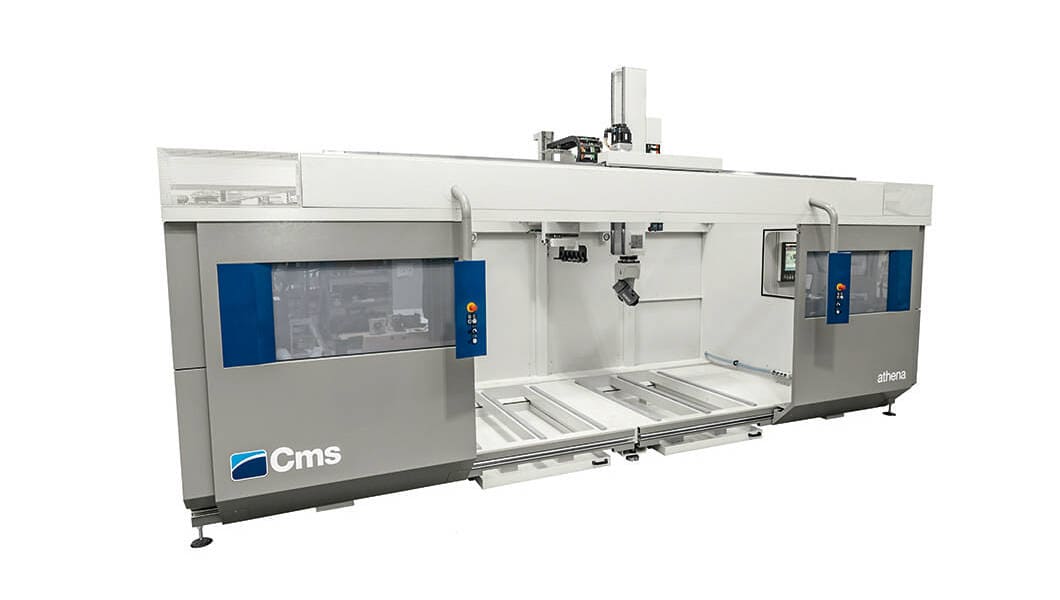

Estación de trabajo de cinco ejes para elaboraciones de alta velocidad

Estación de trabajo de portal móvil dibujado expresamente para elaboraciones de alta velocidad de materiales plásticos y compuestos que pueden ofrecer una dinámica excepcional de movimiento, para asegurar una productividad elevada. El evolucionado diseño estructural garantiza la reducción de las vibraciones generadas por la elaboración y una óptima calidad de acabado.

  • áreas de trabajo de grandes dimensiones para la máxima libertad de producción

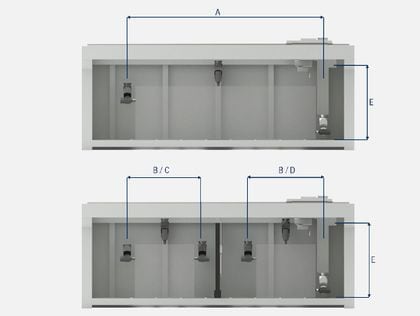

  • amplia posibilidad de configuración de las áreas de trabajo (zona única o ciclo pendular)
  • el diseño compacto permite la manipulación y el transporte sin la remoción de ningún componentes mecánico, garantizando tiempos reducidos de repuesta en servicio
  • software dedicado para el autoaprendizaje del recorrido de refilado, permite la creación del programa de corte, directamente desde la pieza de muestra que se ha montado en la máquina, gracias también a un teclado portátil con joystick y pantalla táctil para la gestión de todas las funciones del CNC

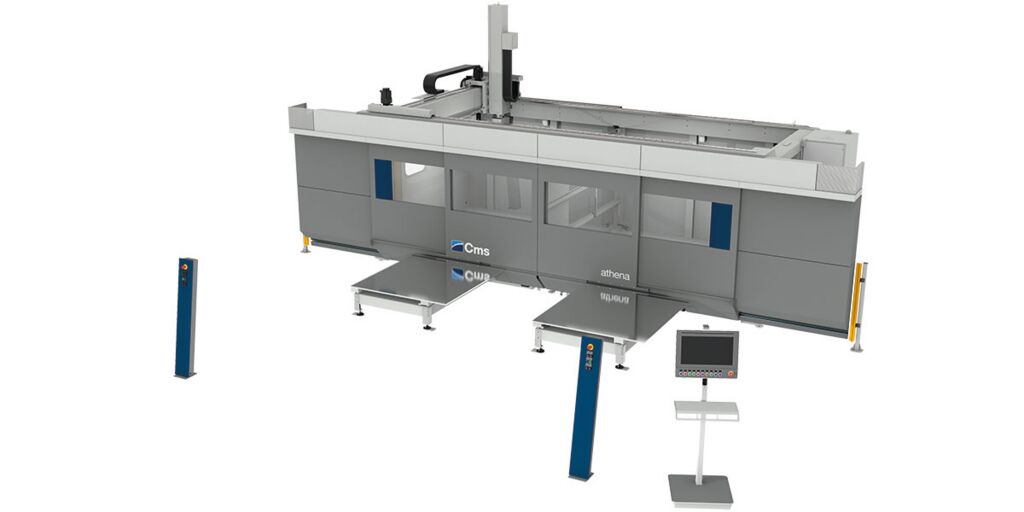

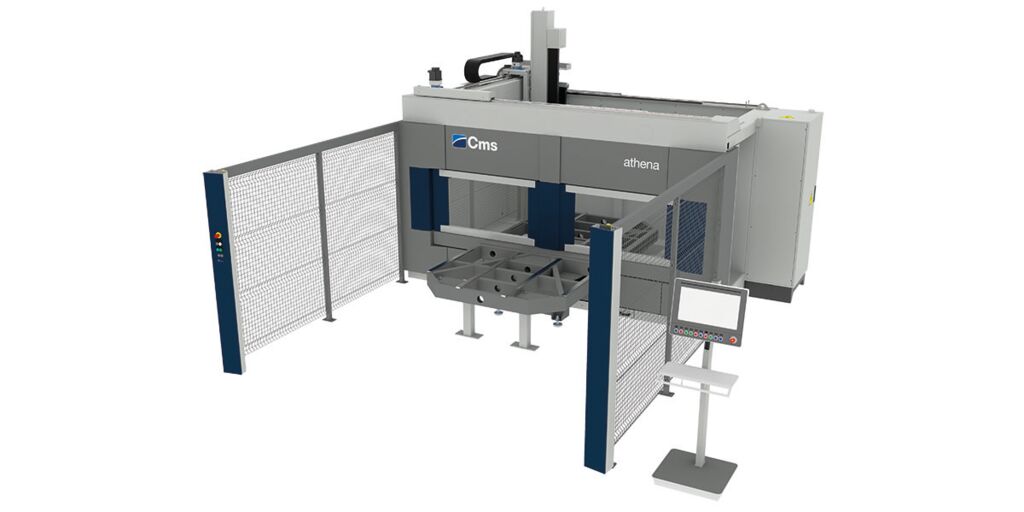

athena está disponible también con mesas giratorias (TR) y con planos extraíbles APC (Automatic Pallet Change)

Ventajas

MENORES TIEMPOS DE PROGRAMACIÓN Y DE CONTORNEADO

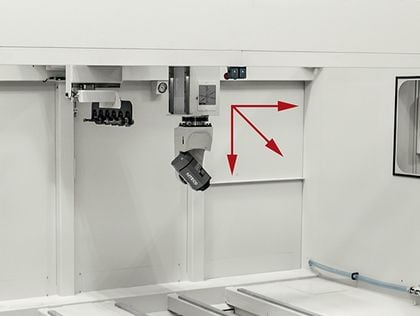

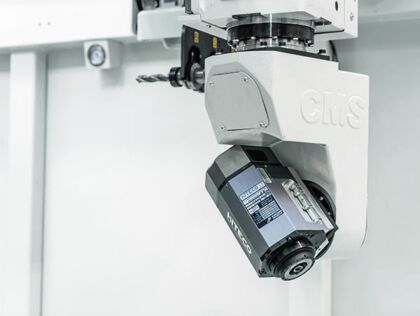

Evita los reposicionamiento gracias a las unidades operadoras CX5, la unidad operadora con el eje giratorio en el plano XY más extendida en el mercado. Reducción del 15% en los tiempos de corte y programación de los cortes de contorneado.

REDUCCIÓN DE LOS TIEMPOS DEL CICLO: REACTIVIDAD Y VELOCIDAD DONDE Y CUANDO SIRVE

Dinámicas dedicadas, tanto en aceleración como en frenado, para todas las fases del ciclo de corte. Reducción del 13% de los tiempos globales de elaboración, gracias a los espacios menores de reposicionamiento que se requieren entre una fase y la sucesiva.

TIEMPOS PUESTOS A CERO PARA LA LIMPIEZA DEL BANCO DE TRABAJO

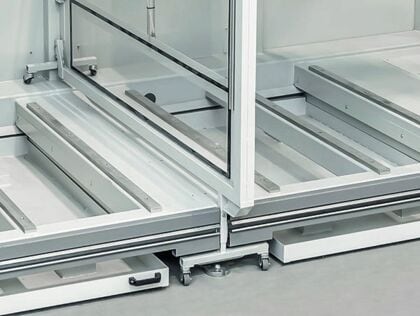

Cero virutas en el plano de trabajo, gracias a la estructura monobloque con el banco integrado en la bancada. Las virutas producidas durante la elaboración caen directamente en las cubas de recolección puestas en el suelo, fáciles y rápidas de remover.

DIMENSIONES OCUPADAS MÍNIMAS Y VOLÚMENES MÁXIMOS DE TRABAJO

Máxima explotación del espacio ocupado de la máquina, con relación al cubo elaborable. La estructura compacta y rígida de la máquina se ha diseñado para ser lo más posible adherente a las carreras de trabajo, de forma de obtener una explotación incomparable del espacio de trabajo con relación a las dimensiones máximas elaborables.

Ficha Técnica



CARRERAS Y VELOCIDADES
MODELO CARRERA EJES RÁPIDOS
(mm) (°) (m/min) (°/min)
X Y Z B C X Y Z B C
2015 2370 1500 1200 ±120 ± 360 90 60 40 10800
3015 3370 1500 1200 ±120 ± 360 90 60 40 10800
4015 4370 1500 1200 ±120 ± 360 90 60 40 10800
5015 5370 1500 1200 ±120 ± 360 90 60 40 10800
3020 3370 2000 1200 ±120 ± 360 90 60 40 10800
4020 4370 2000 1200 ±120 ± 360 90 60 40 10800
5020 5370 2000 1200 ±120 ± 360 90 60 40 10800



UNIDADES OPERADORAS Y ELECTROMANDRILES
MODELO POTÊNCIA NOMINAL (S1) POTENCIA MÁXIMA (S6) REVOLUCIONES MÁXIMAS PAR MÁXIMO (S1) CONEXIÓN REFRIGERACIÓN
CX5 8,5 kW 10 kW 24000 rpm 6,8 Nm HSK 63F Liquido
CX5 10 10 kW 12 kW 24000 rpm 8 Nm HSK 63F Liquido
CX5 8 8 kW 9 kW 40000 rpm 5,2 Nm HSK 32E Liquido
