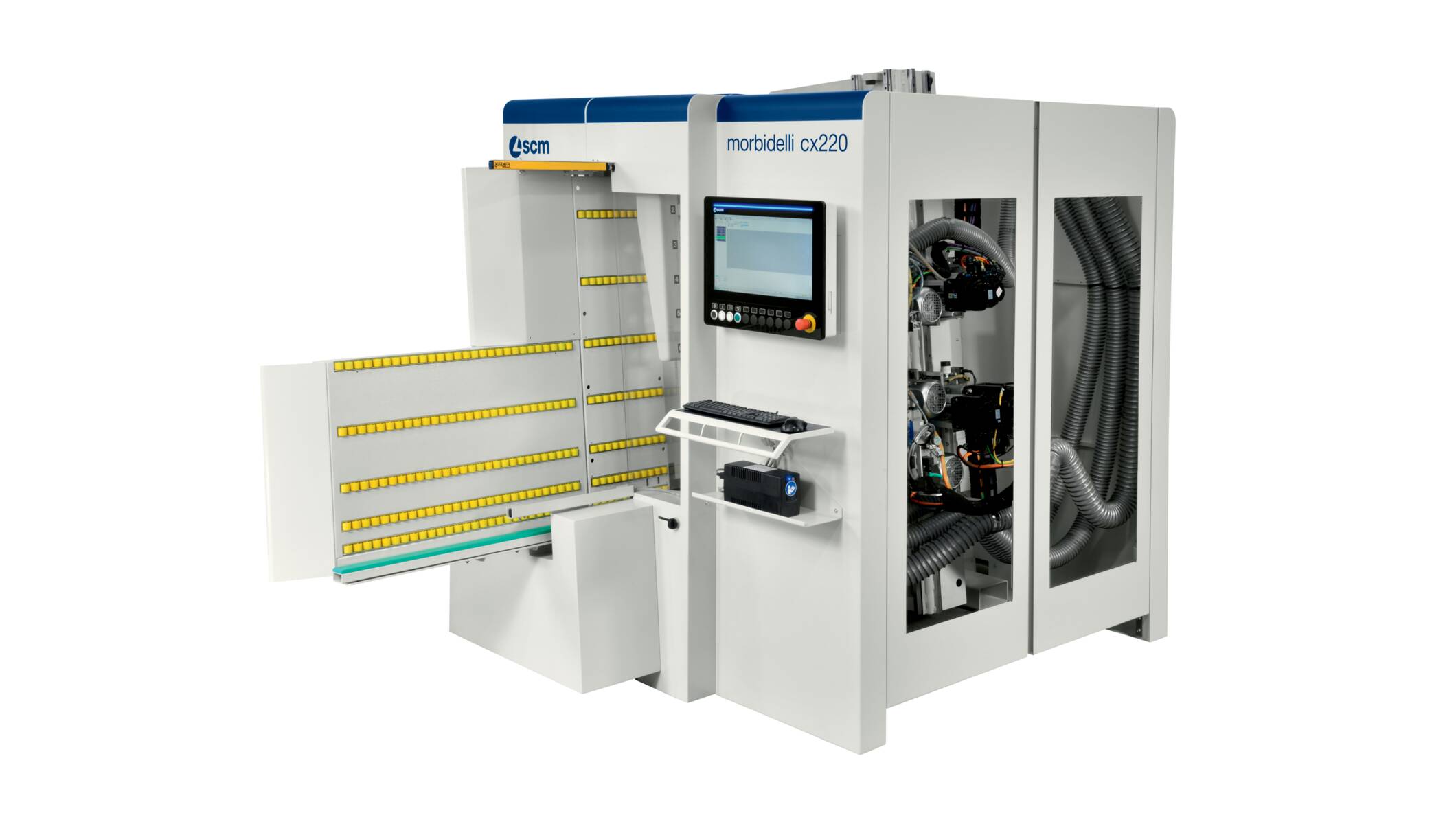

morbidelli cx210/cx220

Die beste Lösung für Batch-1-Prozesse.
Kompakte und intelligente CNC-Bohrzentren, perfekt für das Bohren auf fünf Seiten der Platte, für das Nuten und für das Fräsen. Keine manuellen Eingriffe an der Maschine zwischen zwei Arbeitsgängen, die einen ununterbrochenen Bearbeitungszyklus ermöglichen.
Auch mit automatisiertem Plattenrücklauf für eine kontinuierliche Produktion verfügbar.

Vorteile

PERFEKTE BOHRUNGEN: RO.AX SPINDEL
Keinerlei Spiel mehr während der Bearbeitung durch die neue RO.AX Technik (Rotoaxial spindle technology), die leistungsstärksten Bohrspindeln auf dem Markt mit einer Drehzahl von bis zu 8000 U/min. Die Robustheit der Bohrköpfe wird durch die geringen Wartungskosten verdeutlicht: bis zu fünfmal niedriger als bei den meisten Herstellern.

+60% PRODUKTIVITÄT:
ZWEI BOHRKÖPFE

Die Bearbeitungszeit von morbidelli cx220 wird erheblich reduziert: Zwei automatisch programmgesteuerte Bohrköpfe mit unabhängiger Y-Achse können gleichzeitig auf einer Platte arbeiten.

PERFEKTE FLÄECHEN:
NEUE ARBEITSTABELLE
Kein Verkratzen mehr dank des neuen, richtig geformten ArbeitstischesDie beste Lösung für die Bearbeitung von lackierten und empfindlichen Platten

OPTIMIERUNG DER ZYKLUSZEIT: GEFORMTE KLEMMEN
Reduzierte Zykluszeit und kein Umpositionieren: Das neue Design der Klemmen ermöglicht das Bohren und Fräsen auch in Positionen innerhalb des Klemmbereichs.

Technische Daten
    cx210 cx220
Achsen
Max. Werkstücklänge mm 3050
Max. Werkstückbreite mm 1300
Max. Werkstückdicke mm 95
Max. Plattengewicht kg 70
Max. Verfahrgeschwindigkeit X-Y-Z Achsen m/min 70 - 40 - 30
Bohreinheit F31LTC
Vertikalspindeln Anzahl 21
Horizontalspindeln in X-Y Richtungen Anzahl 6 - 4
Spindeldrehzahl U/min Opt. bis zu 8000 mit Inverter
Integriertes Sägeblatt in X Ø mm
U/min
125
Opt. bis zu 9700 mit Inverter
Motorleistung kW (hp) 2,2 (3)
Bohreinheit F21L
Vertikalspindeln Anzahl -                  13
Horizontalspindeln in X-Y Richtungen Anzahl - 6 - 2
Drehzahl U/min - Opt. bis zu 8000
mit Inverter
Integriertes Sägeblatt in X Ø mm
U/min
- 125
Opt. bis zu 8000
mit Inverter
Motorleistung kW (hp) - 2,2 (3)
0-90° Sägeaggregat/Clamex
Durchmesser mm 125
Drehzahl U/min 5500
Elektrospindel
Motorleistung (max.) kW 7,5
Drehzahl U/min bis zu 24000
Alimentateur de tourillons
Alimentation   eau/colle vinylique
Werkzeugmagazin Plätze 6
