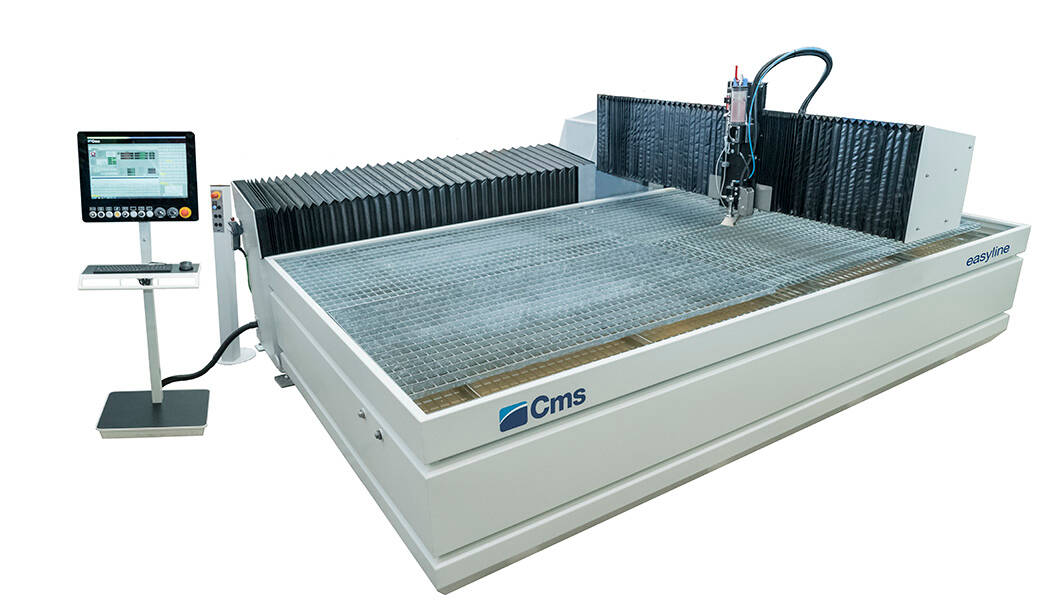

Sistema di taglio a getto d’acqua a 3 e 5 assi
easyline, impianto di taglio a getto d’acqua puro o idroabrasivo a 3 o 5 assi, è un sistema modulare altamente performante, versatile ed in grado di soddisfare le esigenze produttive di diversi settori applicativi.
- la struttura cantilever a vasca indipendente, garantisce una facile accessibilità al piano di lavoro semplificando le operazioni di carico e scarico dei pezzi in lavorazione.
- la movimentazione degli assi X-Y-Z avviene con pignone su cremagliere temprate e rettificate.
- i soffietti termosaldati garantiscono una perfetta protezione delle cremagliere e delle guide di scorrimento contro polveri e acqua di lavorazione.
- la struttura in carpenteria è sottoposta ad un trattamento antiruggine tramite sabbiatura e verniciatura ceramica per garantire una maggiore durata contro la corrosione
- Vasca predisposta per sistema dragante di rimozione abrasivo esausto.
EASY OPERATION: ACCESSO AL PIANO DI LAVORO DA 3 LATI
La struttura open frame con vasca indipendente semplifica le operazioni di carico e scarico sui tre lati.
EASY MAINTENANCE: RIDUZIONE DEL 91% DEI COSTI PER LA RIMOZIONE DELL'ABRASIVO ESAUSTO

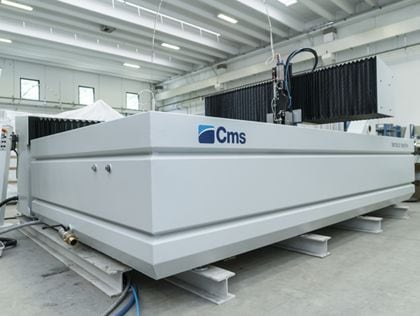

La vasca monolitica con verniciatura ceramica anticorrosione è compatibile con il sistema dragante Evo4 per la rimozione dell'abrasivo esausto, che riduce del 91% i costi di manutenzione.
EASY SEALING: PROTEZIONE EFFICACE DA POLVERI E ACQUA
I soffietti termosaldati proteggono le guide lineari e le cremagliere contro polveri e riverberi di acqua durante la lavorazione, assicurandone la durata nel tempo senza compromettere la qualità del taglio.
INCREMENTO DELLA PRODUTTIVITA FINO AL 55%
La versatilità del getto d'acqua per lavorare un'ampia gamma di materiali, con soluzioni ad hoc per incrementare la produttività fino al 55%, come il ciclo pendolare a vasca singola o doppia e la configurazione multitesta.
| DATI TECNICI | ||||
|---|---|---|---|---|
| Modello | 1010 | 2020 | 2040 | 2060 |
| Asse X | 1000 mm | 2000 mm | 4000 mm | 6000 mm |
| Asse Y | 1000 mm | 2000 mm | 2000 mm | 2000 mm |
| Asse Z | 220 mm (150 mm con testa 5 assi) | 220 mm (150 mm con testa 5 assi) | 220 mm (150 mm con testa 5 assi) | 220 mm (150 mm con testa 5 assi) |
| Asse B | ±60° | ±60° | ±60° | ±60° |
| Piano di appoggio | 1210x1225 mm | 2210x2225 mm | 4210x2225 mm | 6210x2225 mm |
| Ingombri totali con fotocellule | 4680x4174 mm | 5680x5174 mm | 5689x7208 mm | 5680x9242 mm |
