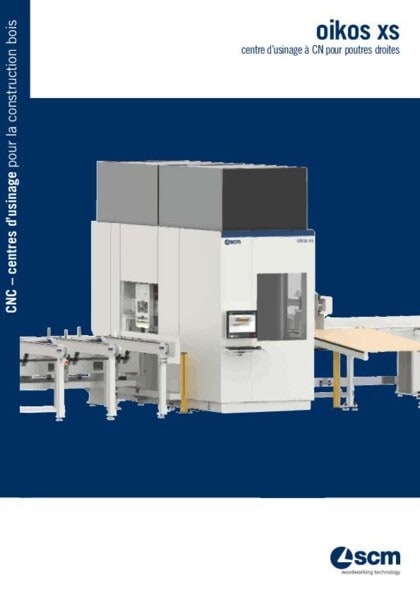

oikos xs
(512) 931-1962
oikos xs est le nouveau centre d’usinage à CN qui se caractérise par sa rapidité d’exécution et son haut degré de personnalisation. Il a été conçu pour la production d’éléments structurels en lamellé-collé et en bois massif avec une section maximale de 450x240 mm, idéale pour la réalisation de murs à ossature bois, d’éléments de charpente et de madriers.
RAPIDITÉ D’EXÉCUTION
La structure a été conçue de façon spécifique pour atteindre une vitesse d’avance allant jusqu’à 187 m/min. Les mouvements combinés des groupes d’usinage permettent de réduire au minimum les temps improductifs dus au repositionnement des axes. Tous les outils sont toujours prêts à l’utilisation, grâce à la disposition stratégique des groupes.
COUVERTURE DES SIX FACES
Le groupe revolver à 4 axes interpolant +1 axe de positionnement est en mesure d’exécuter les usinages sur toutes les faces de la pièce. Il dispose de 2 gammes de vitesses de rotation pour chaque type d’outils, garantissant un couple optimal pour les gros travaux et une excellente qualité de finition pour les fraises.
PRÉCISION D’USINAGE
Durant l’usinage, la pièce reste stable grâce à la présence de rouleaux presseurs, atteignant ainsi un haut degré de précision. Un système de support dynamique de la pièce permet de réduire au minimum le porte-à-faux lors des phases d’usinage.
LIBERTÉ DE PROGRAMMATION
Maestro beam&wall est le logiciel développé par SCM, compatible avec les logiciels CAD de conception les plus diffusés dans le secteur de la construction bois. Il permet la programmation aussi bien du bureau que directement sur la machine. Grâce au nouveau logiciel d’interface Maestro active beam&wall, le contrôle et l’optimisation du flux productif sont encore plus simples et intuitifs.
| Caractéristiques des éléments à usiner | ||
| Longueur maximale | mm | 6.000 - 10.000 - 13.500 - 16.000 |
| Longueur minimale | mm | 1300 |
| Section maximale | mm | 450 x 240 |
| Section minimale | mm | 40 x 20 |
| Poids max. (pour le chargement automatique) | kg | 800 |
| Groupe lame | ||
| Axes | N° | 5 |
| Puissance max. (S1) | kW | 10,6 |
| Diamètre lame max. | mm | 760 |
| Groupe revolver | ||
| Axes | N° | 4+1 |
| Puissance max. (S1) | kW | 10 |
| Outils | N° | 3 |
| Groupes supplémentaires | ||
| Groupe de fraisage vertical | N° | 1 |
| Groupe de perçage vertical | N° | 1 |
| Groupe de perçage horizontal | N° | 1 |
| Groupe de mortaisage horizontal | N° | 1 |
