Systèmes de decoupe au jet d’eau - Machine de découpe au jet d’eau - tecnocut proline

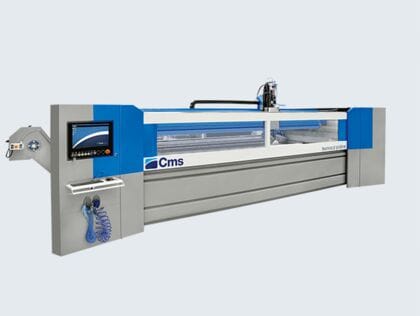

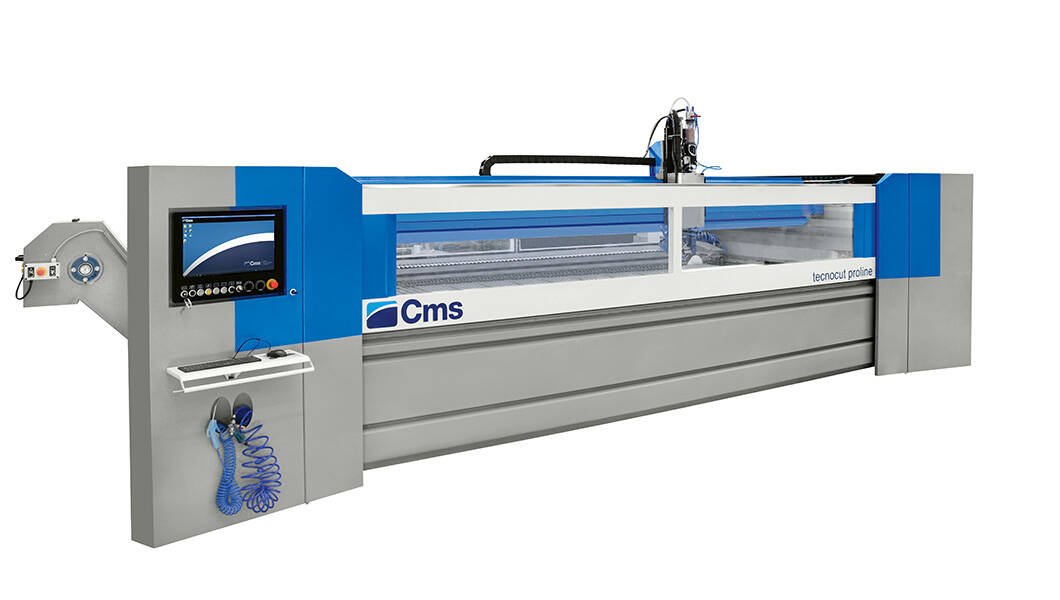

Système de découpe au jet d’eau hydroabrasif

Un véritable centre d’usinage, conçu avec des solutions spécifiques pour la technologie au jet d’eau afin de garantir des performances technologiques supérieures.
Tecnocut Proline est caractérisée par une base en acier inoxydable conçue pour le dragage et l’élimination de l’abrasif usé, un niveau d’eauautomatique et un axe rotatif pour l’usinage des tubes. La conception monolithique permet d’embarquer dans la machine le propulseur d’abrasif de 330 kg et l’intensificateur hybride de nouvelle génération. La structure du pont est en mesure de garantir une fiabilité maximale au fil des années, grâce aux crémaillères et pignons hélicoïdaux trempés et rectifiés, associés à des engrenages présentant un jeu inférieur à 1 arcmin.Les crémaillères et les glissières de coulissement sont protégées par le système révolutionnaire « Powder-Free » de CMS, qui consiste en un chef-d’oeuvre d’ingénierie constitué de labyrinthes de boîtiers impénétrables garantissant une protection parfaite contre l’eau et la poussière.


plus polyvalent: d’innombrables configurations de série pour s’adapter aux nouvelles exigences de production
plus rapide: CN et actionnements numériques pour accélérer la programmation de la machine et de ses accessoires
plus compact: les accessoires sont intégrés dans la structure de la base pour une installation rapide et facile
plus simple: temps d’installation et de mise en service réduit

Avantages

DIMENSIONS D'ENCOMBREMENT RÉDUITES

La conception monolithique permet d’embarquer dans la machine le propulseur d’abrasif de 330 kg et l’intensificateur hybride de nouvelle génération

PRODUCTIVITÉ ET POLYVALENCE MAXIMALES

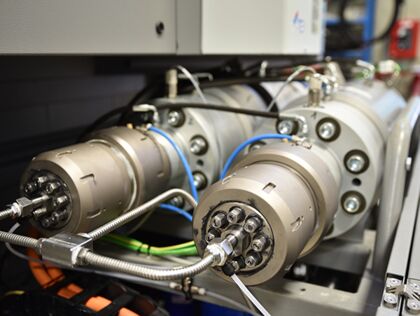

Jusqu’à 2 intensificateurs peuvent être gérés en parallèle à 4150 bars pour une productivité et une polyvalence maximales lors de la découpe de matériaux durs ou de haute épaisseur avec la technologie du jet d’eau.

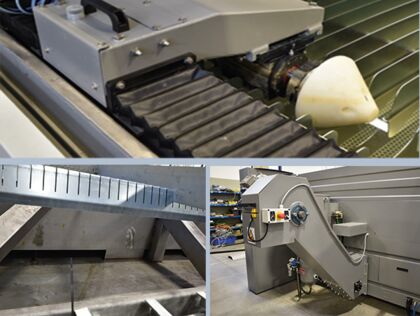

SYSTEME DE SERIE POUR LOGER LES OPTIONS

Système de série pour loger les options telles que la drague, l'axe des tubes et le réglage du niveau d'eau, afin d'adapter le système aux besoins de production croissants du client

RÉSULTATS DE COUPE INÉGALÉS

Précision de positionnement de ± 0,035 mm et répétabilité de +/- 0,025 mm sur toute la surface pour garantir une qualité et une précision de coupe inégalées

Données techniques
MODELE 1730 2040
COURSE AXE X (1 TÊTE) 3250 mm 4250 mm
COURSE AXE Y 1700 mm 2000 mm
COURSE AXE Z (TÊTE À 3 AXES) 300 mm 300 mm
COURSE AXE Z (TÊTE À 5 AXES) 200 mm 200 mm
AXE C (5 AXES SEULEMENT) Infini Infini
AXE B (5 AXES SEULEMENT) ± 62° ± 62°
VITESSE D’AVANCEMENT XY 40000 mm/min 40000 mm/min
DIMENSIONS PLAN D’APPUI XY 3820 x 1920 mm 4820 x 2220 mm
CHARGE UTILE 1000 kg/m2 1000 kg/m2
PRÉCISION DE POSITIONNEMENT ± 0,035 mm ± 0,035 mm
RÉPÉTABILITÉ DU POSITIONNEMENT « PS » ± 0,025 mm ± 0,025 mm
PUISSANCE INSTALLÉE 6 kW 6 kW
DIMENSIONS TOTALES LXPXH 6930 x 3180 x 3900 mm 7290 x 3480 x 3900 mm
POIDS À VIDE MAX 6500 kg 8000 kg
