Tecnologie UV     UV Led    IR    Eccimeri



Superfici Graphics offre un’intera gamma di sistemi sia per l’essiccazione che per la polimerizzazione per la stampa e la verniciatura. I sistemi di polimerizzazione UV, adatti per macchine a foglio e per macchine a bobina, associano un’elevata potenza specifica a ridotte dimensioni garantendo la polimerizzazione ad alta velocità. Superfici Graphics mette a disposizione anche innovativi sistemi UV LED, creati all’interno del proprio Technology Center in grado di dare lucentezza alla stampa, di eliminare la polvere anti-scartino e di avere un risparmio economico ed energetico superiore al 70%. Sistemi di essiccazione IR FastDry adatti per l’ossidazione degli inchiostri che unito a un sistema di aria calda permette l’essiccazione di vernici tradizionali. La gamma di prodotti Superfici Graphics si completa con il nuovo sistema ad eccimeri Excimatt che permette di ottenere finiture ad alta resistenza chimica e meccanica ad elevatissime opacità.




TECNOLOGIE UV

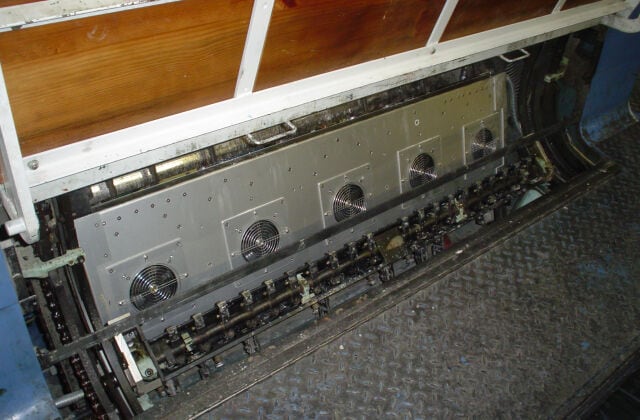

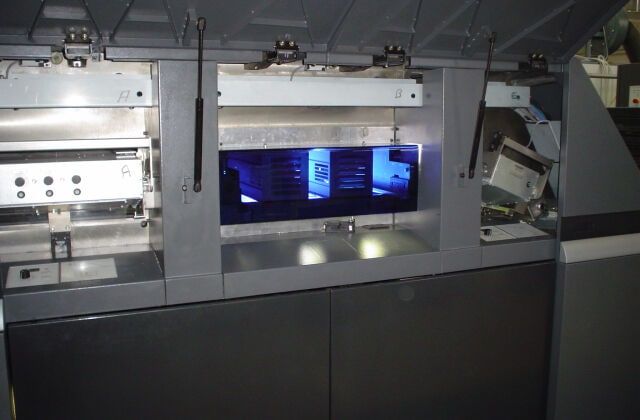

I riflettori UV Superfici Graphics, adatti sia per macchine a foglio che per macchine a bobina, associano elevata potenza specifica a ridotte dimensioni meccaniche garantendo capacità di polimerizzazione ad alta velocità.



VANTAGGI
  • Le cappe UV possono essere installate con estrema facilità su ogni tipo di macchina da stampa
  • I riflettori della gamma SWU, MWU e LWU sono realizzati con estrusi di alluminio estremamente compatti e leggeri
  • La geometria dell’ottica “LABES” permette di ottimizzare i parametri di irraggiamento aumentando notevolmente il tempo di esposizione sul substrato da trattare con notevole risparmio energetico.
  • Energy saving System: sistema di alimentazione elettronico a media o alta frequenza che permette l’eliminazione degli assorbimenti elevati in fase di accensione e consente risparmi energetici superiori al 30% rispetto ai sistemi tradizionali.
  • Turn key system Assistenza ed esperienza al tuo servizio: impianti consegnati “Chiavi in mano”con Moduli UV interni o esterni alla carenatura della macchina da stampa, raffreddati sia ad aria che ad acqua per risolvere tutte le problematiche specifiche.
  • All-In system: permette di non modificare gli ingombri originali della macchina da stampa

Per quanto riguarda le macchine a foglio ci sono dei vantaggi specifici:

  • Anti-Scratch system: in applicazioni di stampa a fondo pieno su supporti delicati come i metallizzati o su fogli ad alto spessore, elimina completamente gli sfregamenti del supporto sulle parti meccaniche del sistema, senza l’utilizzo di guidafogli meccanici.
  • Quick-Shade system: evita il deterioramento precoce dei Caucciù quando si stampa un formato minore di quello massimo utilizzabile sulla macchina da stampa.
CARATTERISTICHE TECNICHE
  • Sistemi UV modulari costruiti interamente in materiale anticorrosione con sistema di ribaltamento del riflettore in stand-by e con potenza del generatore regolabile in continuo da 20 a 200 W/cm.
  • Facile manutenzione grazie al sistema di estrazione a scorrimento dei generatori.
  • Possibilità di spostare i moduli UV dopo ogni gruppo stampa senza intervenire su connessioni elettriche idrauliche o pneumatiche.
  • Riflettore in quarzo trattato dicroicamente per ridurre al minimo la temperatura sul supporto di stampa.
  • Sistema di alimentazione elettronico ad alta o media frequenza con alimentazione trifase per ogni singola lampada che permette di evitare gli spunti di corrente in accensione con conseguente dimensionamento ridotto della linea di alimentazione.
  • Consumi energetici ridotti fino al 35% rispetto ai sistemi induttivi.
  • Possibilità di utilizzo di generatori UV con spettri di emissioni diversi.
  • Raffreddamento ad aria o a fluido.

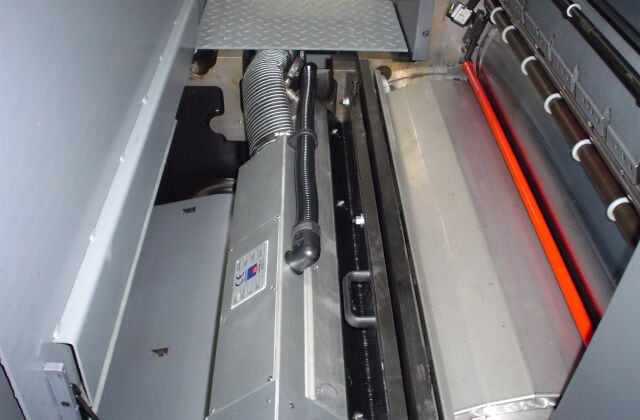

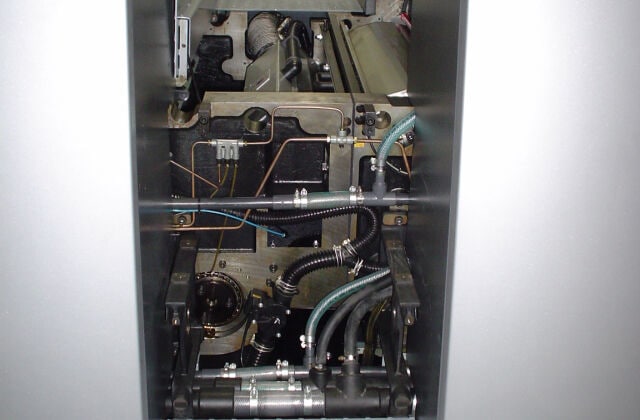

Moduli UV ridotte dimensioni Slimcure UV water cooling - SCM Group

SLIMCURE - UV modular units - water cooling

Trattamento delle superfici

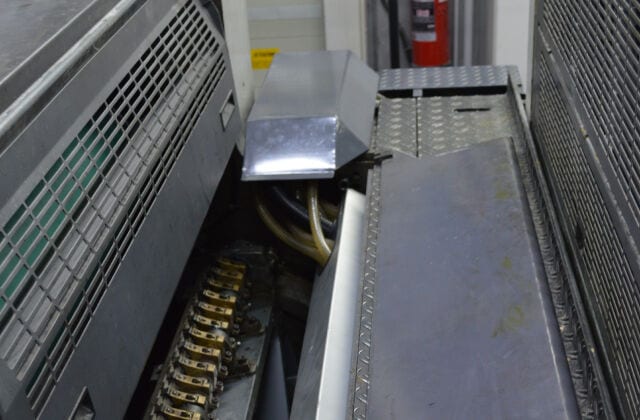

Quando sussistono problemi di spazio risulta necessario utilizzare dei moduli UV di ridotte dimensioni in modo da essere montati direttamente all’interno della macchina da stampa. Essendo molto piccoli anche le superfici di dissipazione del calore...

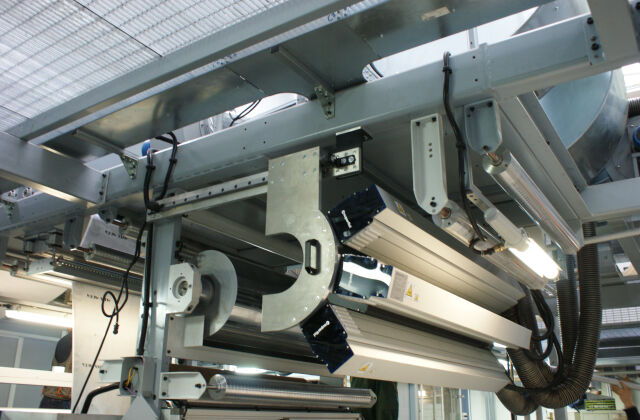

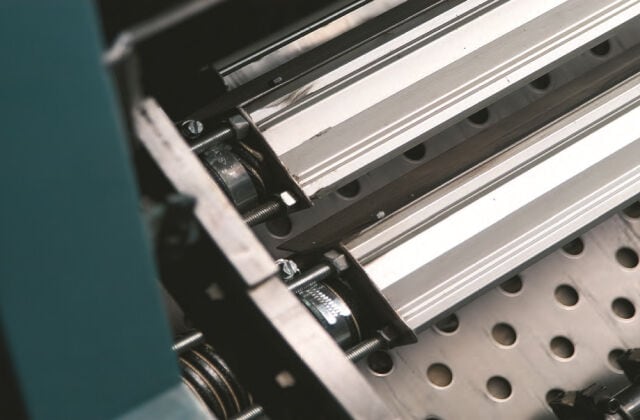

Moduli Riflettori UV SWU/MWU/LWU - SCM Group

MODULI UV SWU-MWU-LWU - air cooling

Trattamento delle superfici

La nuova gamma di moduli UV, adatta sia per stampa foglio-foglio che a bobina associa elevata potenza e dimensioni ridotte e elimina la problematica dell’utilizzo dell’acqua per il raffreddamento.

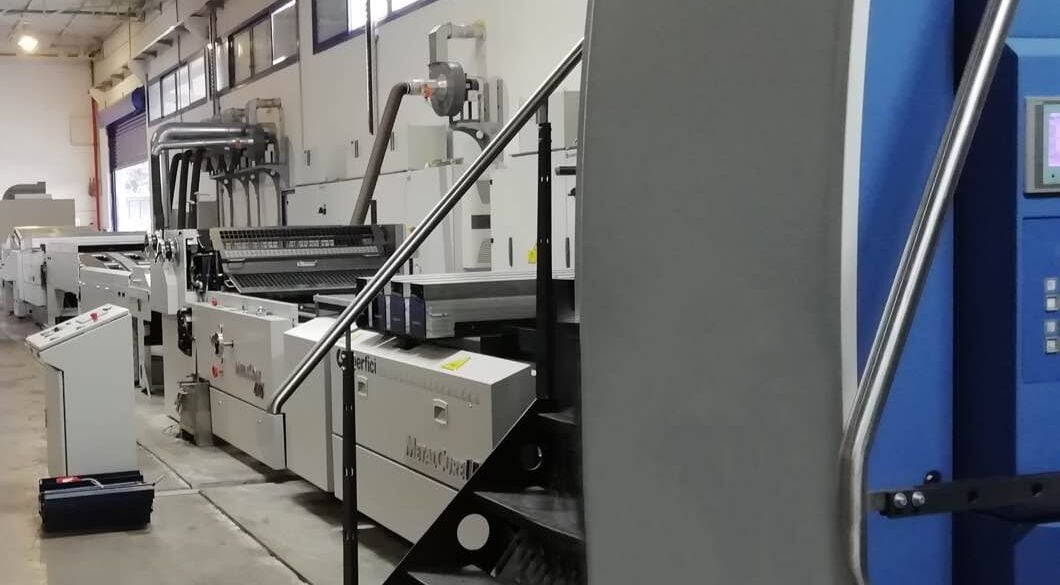

Impianti UV Metalcure - SCM Group

METALCURE - impianti UV

Trattamento delle superfici

Superfici ha creato un sistema dedicato alla polimerizzazione intermedia e finale degli inchiostri UV su metallo per il mercato della litolatta. AFFIDABILITÀ, SEMPLICITÀ DI UTILIZZO E VELOCITÀ DI PRODUZIONE sono le qualità che contraddistinguono...

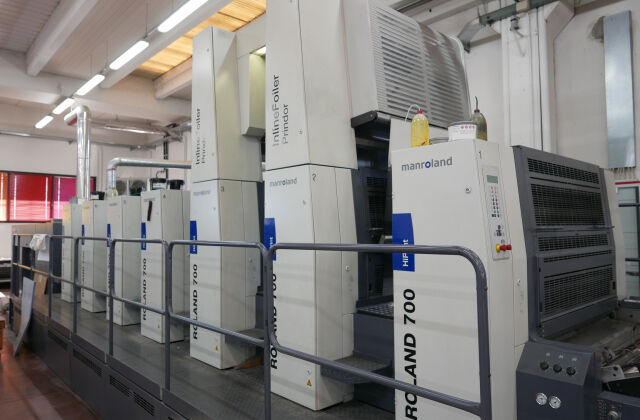

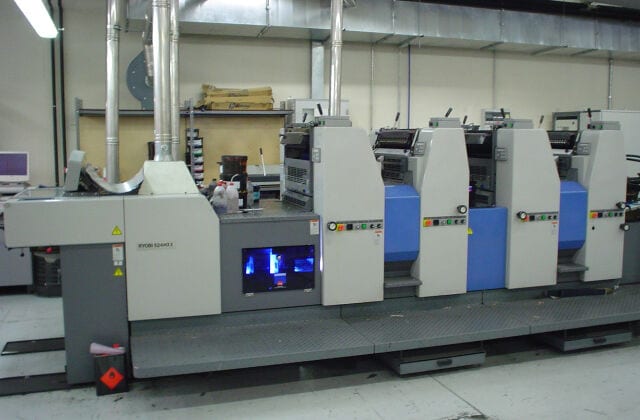

UV LED

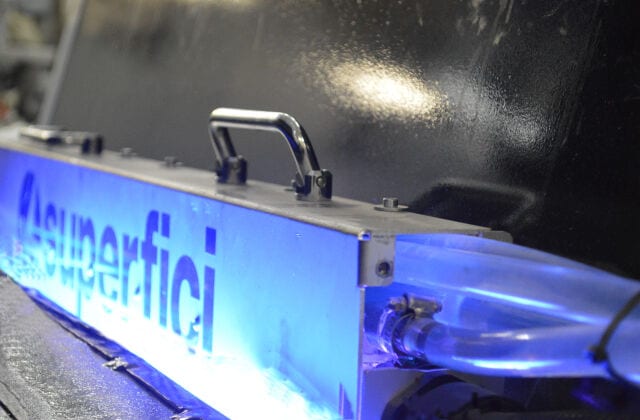

Tutti i sistemi UV led Superfici garantiscono risultati di polimerizzazione dell’inchiostro eccellenti sia su carta che su supporti critici, vengono installati senza effettuare nessuna modifica alla macchina da stampa. Permettono un risparmio energetico di circa il 70% evitando anche inutili rumori e odori all’interno dell’ambiente di lavoro. Vengono velocizzati i processi di lavorazione successivi e la qualità di eventuali nobilitazioni migliora visibilmente grazie all’eliminazione della polvere anti-scartino.

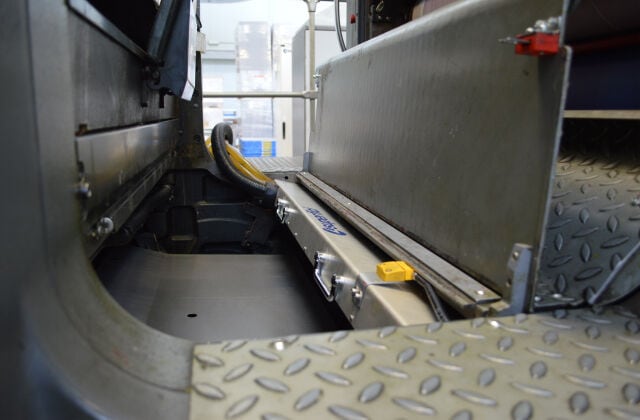

Il modulo led SINGLE MATRIX Superfici è stato progettato per creare una polimerizzazione parziale intermedia. La lampada e/o le lampade vengono installate tra i gruppi stampa  e hanno la possibilità di essere spostati tra un colore e l’altro dove precedentemente ne è stato previsto l’utilizzo.

Il modulo led DOUBLE MATRIX Superfici è stato progettato per ottenere la completa polimerizzazione degli stampati prima di essere raccolti in pila.



VANTAGGI
  • Bassa potenza installata
  • Risparmio energetico
  • Assenza di emissioni IR
  • Sistema completamente freddo
  • Lunga durata dei chips (oltre 20.000 h)
  • Nessuna emissione di ozono
  • Non necessari impianti aeraulici di estrazione aria
  • Mercurio assente
  • Nessun problema di smaltimento
  • ON-OFF Istantanei
  • Spettro di emissione monocromatico e/o bicromatico
  • Alte prestazioni
CARATTERISTICHE TECNICHE
  • Geometria ed ottica di emissione studiati per un irraggiamento uniforme che garantisce un notevole risparmio energetico
  • Rispetto a un sistema UV tradizionale si ha un risparmio in kW totale di circa il 70%
  • Connessioni idrauliche ed elettriche Plug & Play
  • Pannello di controllo touch
  • Software semplice e intuitivo
  • Sistema di raffreddamento che garantisce una temperatura uniforme su tutto il sistema

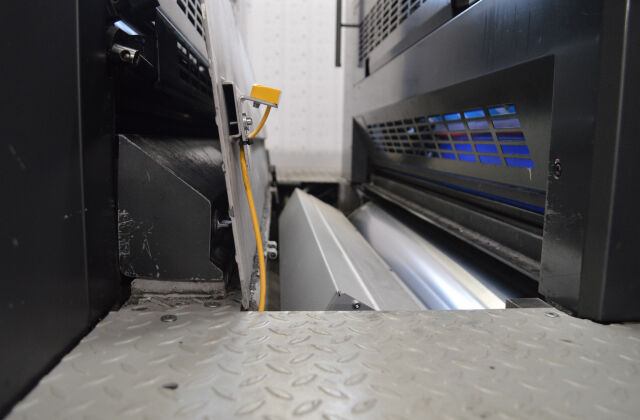

single matrix

Trattamento delle superfici

Tutti i sistemi UV led Superfici garantiscono risultati di polimerizzazione dell’inchiostro eccellenti sia su carta che su supporti critici, vengono installati in macchina senza applicare nessuna modifica. Permettono un risparmio energetico di circa il...

double matrix

Trattamento delle superfici

Tutti i sistemi UV led Superfici garantiscono risultati di polimerizzazione dell’inchiostro eccellenti sia su carta che su supporti critici, vengono installati in macchina senza applicare nessuna modifica. Permettono un risparmio energetico di circa il...

METALED

Trattamento delle superfici

Negli ultimi anni Superfici ha creato un sistema dedicato alla polimerizzazione intermedia e finale degli inchiostri UV-LED su metallo per il mercato della litolatta. Tutti i sistemi UV led Superfici garantiscono risultati di polimerizzazione...


IR

Nell’essiccazione sono due i processi fondamentali. Il primo è l’evaporazione e rimozione dei prodotti di diluizione e il secondo è la reazione chimica sotto forma di ossidazione.

La scelta del forno è determinata dalla composizione degli inchiostri o delle vernici da asciugare.

Gli inchiostri, che normalmente non contengono acqua possono essere ossidati solo con il forno infrarosso, mentre gli inchiostri e le vernici base acqua necessitano, oltre all’infrarosso, anche di un sistema ad aria calda.



VANTAGGI
  • Alta produttività
  • Eliminazione dell’effetto controstampa
  • Possibilità di formare un’alta pila in uscita
  • Possibilità di spostamento rapido dei bancali nell’area di stampa
  • Risparmio della polvere antiscartino di oltre il 60%
  • Stampa più brillante
  • Stampa o verniciatura successiva possibile dopo breve tempo
  • Tempi di manutenzione ridotti sulla macchina da stampa e ambiente di lavoro più pulito grazie all’utilizzo minimo della polvere antiscartino.
CARATTERISTICHE TECNICHE
  • Emissione in onda corta
  • Regolazione dell’intensità con sistema Duty Cycle per mantenere la lunghezza d’onda costante anche alle minime potenze
  • Accensione e spegnimento delle lampade IR a seconda del formato da trattare
  • Altissima potenza specifica a cm2
  • Accensione e spegnimento istantaneo

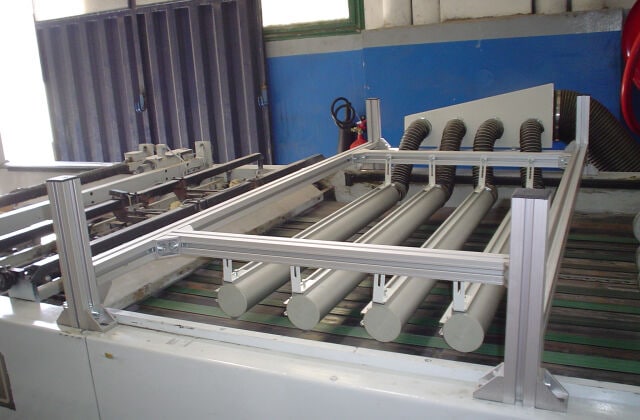

Sistemi di essiccazione Fast Dry - Essiccazione IR aria calda - SCM Group

FAST DRY - essiccazione ir - aria calda

Trattamento delle superfici

Per processi di finitura con una produttività elevata, risulta indispensabile l’essiccazione di inchiostri e vernici tradizionali su macchine offset. Fastdry è un sistema di essiccazione a infrarosso- aria calda formato da una batteria riscaldante che...


ECCIMERI

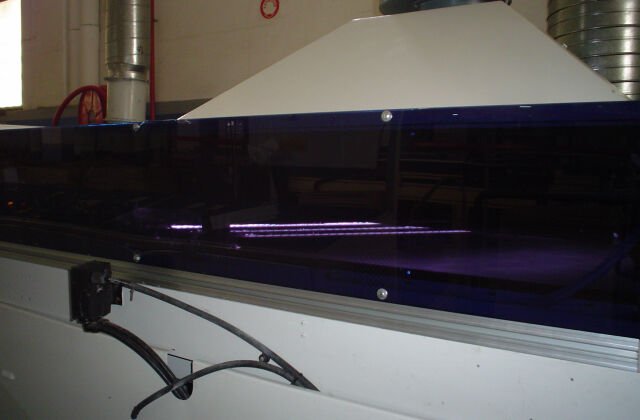

L’irradiazione a 172 nm creata dalla lampada ad eccimeri  modifica strutturalmente lo strato superficiale di vernice e di inchiostro da applicare. Si possono ottenere effetti di sorprendente morbidezza con un elevato grado di opacità e con valori di gloss estremamente bassi. Il sistema permette finiture superficiali ricercate soprattutto nella stampa luxury e packaging. In una linea di stampa questa tecnologia è composta dalla sola lampada ad eccimeri montata in una camera inerte, mentre in una linea di finitura separata potrà essere composta da un pre-trattamento, camera inerte, lampada ad eccimeri e lampade UV per la polimerizzazione finale.



VANTAGGI
  • Non sono necessari agenti opacizzanti
  • Raggiungimento di livelli elevati di opacità
  • Creazione di una superficie molto uniforme morbida e setosa al tocco
  • Maggiore durezza superficiale e resistenza ai graffi
  • Migliore resistenza chimica
  • Effetto anti impronta
  • Con l’accensione o lo spegnimento della sola lampada ad eccimeri e senza cambiare prodotto chimico si ottengono finiture matt e high gloss senza modificarne le caratteristiche di resistenza meccanica e al graffio.



Nel caso di sistemi web to web o foglio a foglio solo con la lampada ad eccimeri in camera inerte. O può essere combinato con pre-trattamento e lampade UV finali.

excimatt

Trattamento delle superfici

Superfici excimatt dona effetti di sorprendente morbidezza e con gradi di opacità con valori di gloss estremamente bassi, molto apprezzati dalle ultime tendenze di design. Il sistema Superfici Excimatt, applica la tecnologia ad eccimeri...
