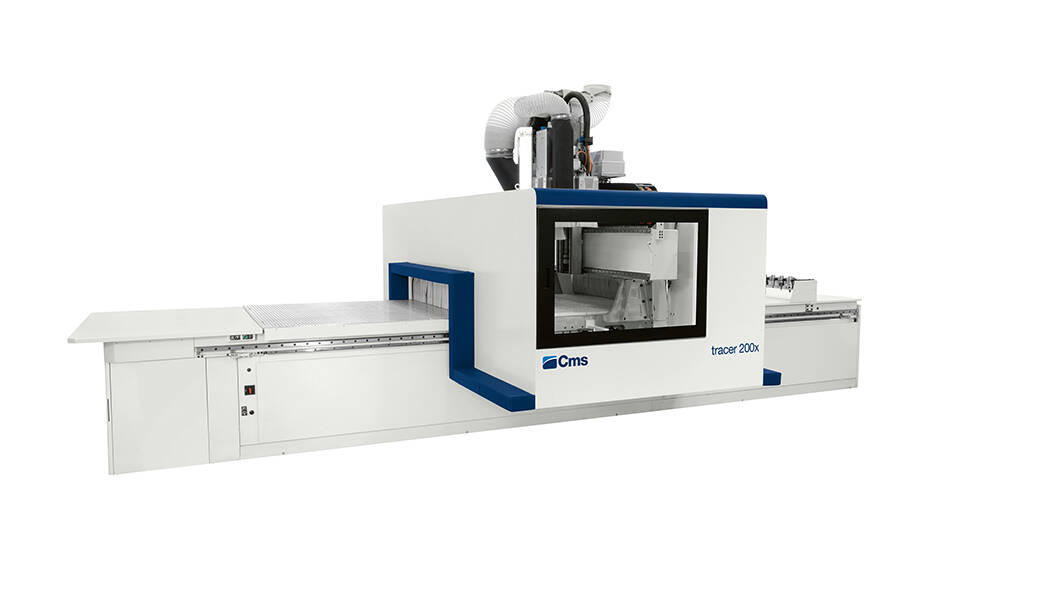

Centri di lavoro CNC - Centri di lavoro CNC a 3/5 assi passaggio in Z fino a 500 mm - tracer 200X-300X

La nuova generazione di centri di lavoro CNC nesting per la lavorazione delle materie plastiche a 3 e 5 assi.

La nuova generazione di centri di lavoro per la lavorazione delle materie plastiche e dei materiali avanzati a 3, 4 e 5 assi con soluzioni tecniche dedicate al modo del nesting avanzato e dell’articolo tecnico. I modelli sono disponibili anche in versione cella con carico e tappeto di scarico automatico.

  • ampia gamma di teste e mandrini best-in-class per tutte le esigenze di lavorazione fino a 15 kw e 24.000rpm
  • ineguagliabile ottimizzazione degli ingombri grazie alle soluzioni disponibili “pro-speed” e “pro-space”
  • piano di lavoro con soluzioni di gestione del vuoto uniche, grazie al sistema dinamico X-Vacuum
Vantaggi

NESSUN LIMITE DI FORMA O DI RIDOTTA TRASPIRABILITÀ

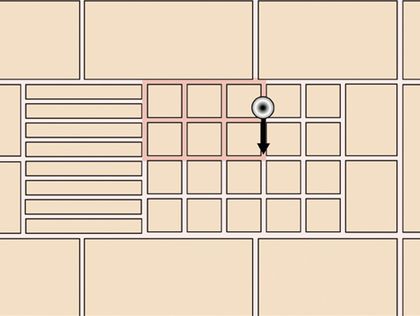

Con X-Vacuum System il vuoto viene concentrato nella zona del piano di lavoro interessata dalla lavorazione. Ideale per lavorare parti di piccole dimensioni o materiali molto traspiranti senza il rischio che il pezzo possa muoversi.

NESTING ED ARTICOLO TECNICO SENZA SCENDERE A COMPROMESSI

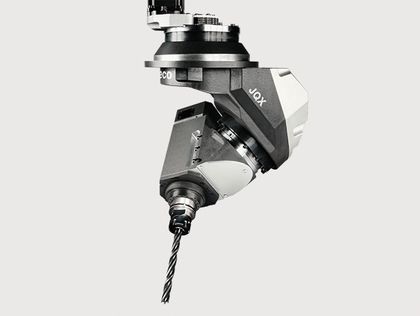

Tutto ciò che serve per rispondere al meglio alle più diversificate richieste di lavorazione delle materie plastiche. Dal nesting all’articolo tecnico senza scendere compromessi. Le migliori funzionalità di nesting sono incastonate nella rigida struttura a portale mobile con doppia motorizzazione gantry in grado di ospitare unità a 5 assi con potenza di 13,5 kW.

EVERY SECOND COUNTS (ogni secondo risparmiato conta)

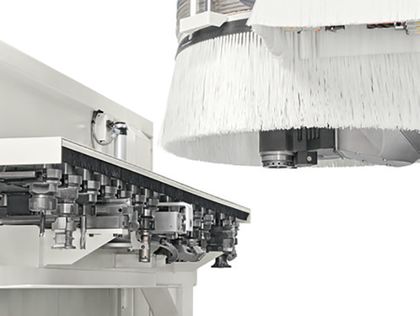

Cicli di lavoro mediamente più rapidi del 9% con il magazzino a rastrelliera FAST a 14 posizioni, interno alla cabina mobile.
Gli utensili sono sempre disponibili frontalmente alla unità operatrice per cicli di cambio in meno di 15 secondi.

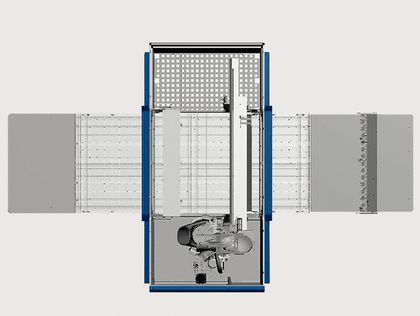

MINIMI INGOMBRO MASSIMA LIBERTÀ DI ACCESSO

Grazie alle protezioni “pro-space” la zona di carico è completamente libera per ridurre al minimo lo spazio occupato.
L’assenza di protezioni perimetrali permette l’accesso al piano di lavoro da tutti i lati della macchina con un risparmio medio del 15% sulla superficie di fabbrica occupata.

Dati tecnici
TRACER 200x 300x
    200x 300x
Assi
Velocità vettoriale assi X-Y "PRO-SPACE" m/min 84 84
Velocità vettoriale assi X-Y "PRO-SPEED" m/min 113 113
Passaggio pezzo in Z mm 150 180
Unità di fresatura
Potenza motore (fino a)
3-4 assi kW  15 kW 15 kW
5 assi kW  - 13,5
Velocità di rotazione (max.) giri/min 2400 2400
Utensili disponibili su magazzino (fino a) posizioni 38 53
Unità di foratura
Mandrini verticali (max.) n. 21 21
Mandrini orizzontali (max.) n. 12 12
Velocità di rotazione (max.) giri/min 8000 8000
Lama integrata in X, diametro mm 125 125
INSTALLAZIONE
Consumo aria aspirazione m3/h 4430 4430
Velocità aria aspirazione m/sec 25 25
Diametro bocca d’aspirazione mm 250 250
