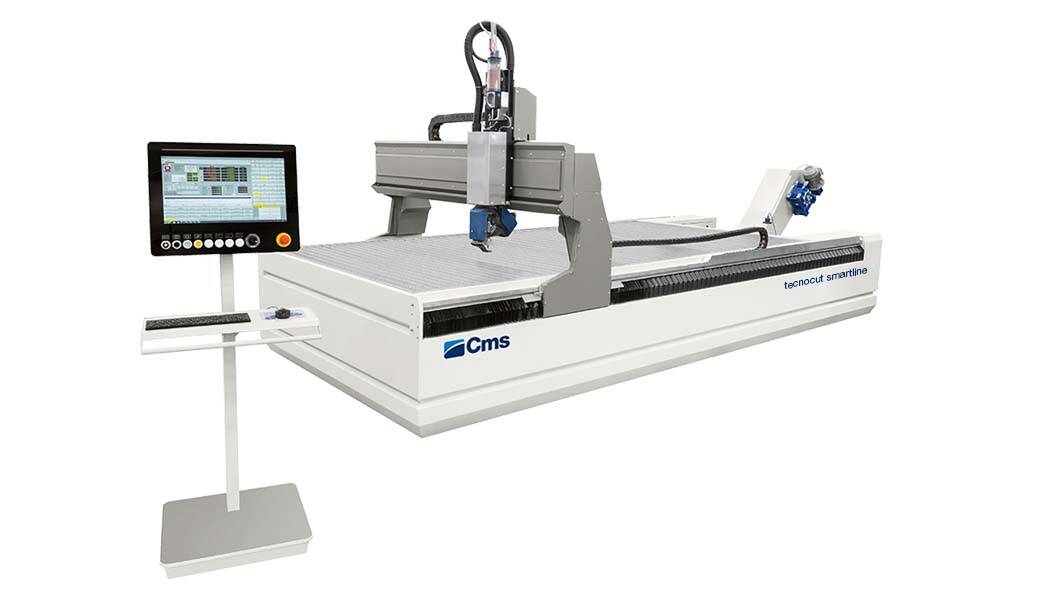

SISTEMA DI TAGLIO A GETTO D’ACQUA A 3 E 5 ASSI
Tecnocut Smartline è progettata per ridefinire gli standard di eccellenza del settore migliorando l’efficienza operativa, mantenendo allo stesso tempo la rinomata reputazione di CMS per qualità costruttiva e di lavoro senza pari. Ideale per il taglio di materiali compositi e leghe leggere, comprende tutte le caratteristiche di sicurezza e prestazioni tipiche delle macchine a getto d’acqua di CMS, racchiuse in un nuovo design innovativo e compatto.
Queste caratteristiche garantiscono ottimi livelli di finitura con un alto grado di accuratezza ad elevata produttività.
- Ampia configurabilità delle aree di lavoro (zona unica o ciclo pendolare)
- Altissima produttività, grazie alla massima velocità di taglio di 50 m/min e 3 m/s2 di accelerazione, con la possibilità di montare fino a 5 teste di taglio.
- La movimentazione degli assi X-Y-Z avviene con pignone su cremagliere temprate e rettificate.
- I soffietti termosaldati garantiscono una perfetta protezione delle cremagliere e delle guide di scorrimento dell’asse X contro polveri e acqua di lavorazione. Per l’asse Y la protezione viene garantita da una struttura di labirinti in lamiera.
- La struttura in carpenteria è sottoposta ad un trattamento antiruggine tramite sabbiatura e verniciatura ceramica per garantire una maggiore durata contro la corrosione.
- Vasca predisposta per sistema dragante di rimozione abrasivo esausto.
- Software di controllo integrato nel controllo che consente all’operatore di ottimizzare i parametri di taglio di materiale riducendo al minimo lo scarto. Vengono ridotti notevolmente i tempi di impostazione del taglio su geometrie complesse senza compromettere qualità di finitura e precisioni.
SMART OPERATION
Massima ergonomia di carico, la struttura monolitica compatta ed open frame semplifica le operazioni di carico e scarico dei pezzi lavorati.

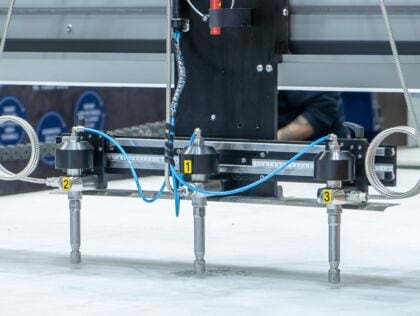

SMART EFFICIENCY
Il getto d’acqua ad alta pressione permette di tagliare facilmente pezzi di spessore elevato, di realizzare fori e geometrie complesse e di ridurre lo sfrido dai nesting su lastra piana grazie anche a configurazioni multitesta a interasse manuale e automatico.
SMART VERSATILITY
La tecnologia waterjet offre un utensile unico, che non necessita di complessi attrezzaggi per lo staffaggio dei pezzi. Inoltre grazie alla versione 5 assi permette tagli 3D con elevata precisione e ripetibilità.

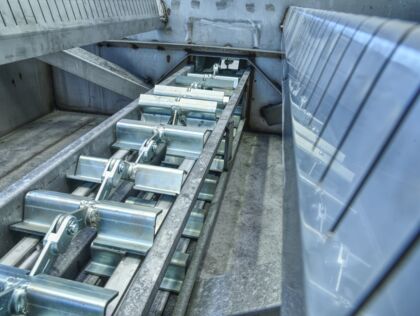

SMART MAINTENANCE
Il taglio a getto d’acqua è un processo pulito che non genera polveri e residui volatili. La vasca di raccolta è compatibile con il sistema dragante Evo4 per la rimozione dell'abrasivo esausto, che riduce del 90% i costi di manutenzione.
| MODELLO | 2030 | 2040 | 2060 |
| ASSE X | 3000 mm | 4000 mm | 6000 mm |
| ASSE Y | 2000 mm | 2000 mm | 2000 mm |
| ASSE Z | 250 mm (150 mm con testa 5 assi) | 250 mm (150 mm con testa 5 assi) | 250 mm (150 mm con testa 5 assi) |
| ASSE B | +/- 60° | +/- 60° | +/- 60° |
| VELOCITA’ IN RAPIDO | 50 m/min | 50 m/min | 50 m/min |
| ACCELERAZIONE | 3 m/s2 | 3 m/s2 | 3 m/s2 |
| PIANO DI APPOGGIO | 3379 x 2080 mm | 4150 x 2080 mm | 6610 x 2080 mm |
| INGOMBRI TOTALI CON FOTOCELLULE | 4520 x 4500 mm | 7400 x 4500 mm | 11500 x 4500 mm |
