Estaciones de trabajo CNC de cinco ejes para fresado y perforación - Estaciones de trabajo CNC de portal para áreas de trabajo de grandes dimensiones - concept

Estaciones de trabajo de cinco ejes para elaboraciones de alta velocidad

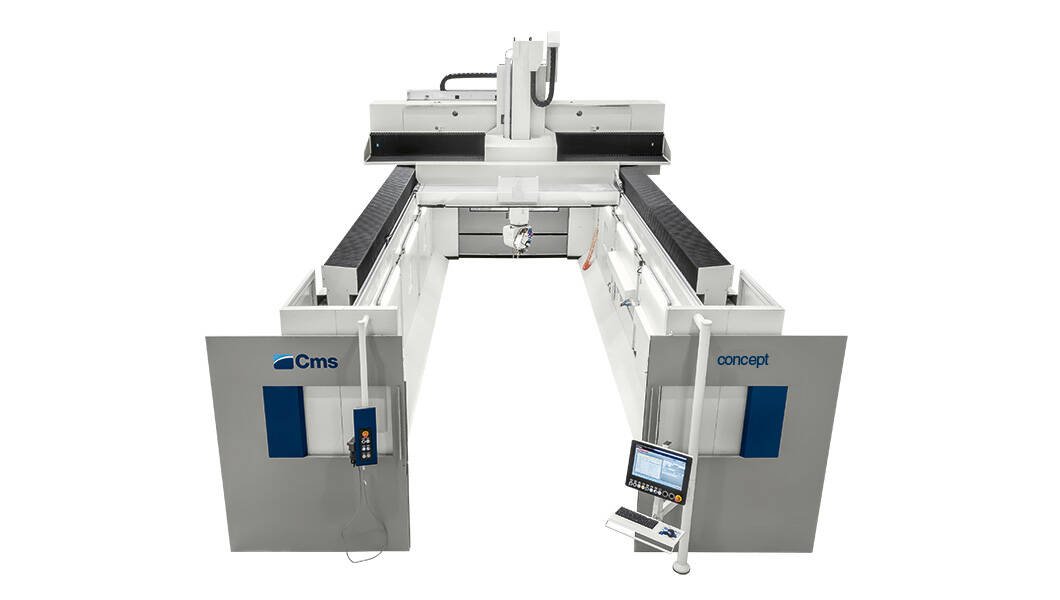

Centro de trabajo de control numérico diseñado según la filosofía CMS: la máquina es la síntesis de la experiencia adquirida en los sectores automovilístico y náutico. La estructura y las soluciones técnicas adoptadas, junto a los componentes seleccionados, aseguran un alto nivel de acabado, altas velocidades de elaboración, fiabilidad, rigidez estructural, flexibilidad de uso y alta productividad.

concept está disponible también con:

  • bancos extraíbles APC que permiten la carga y la descarga en el exterior del área de trabajo
  • banco giratorio (TR): simplifica la carga/descarga fuera de la máquina y permite el ciclo pendular usando el área de trabajo completa

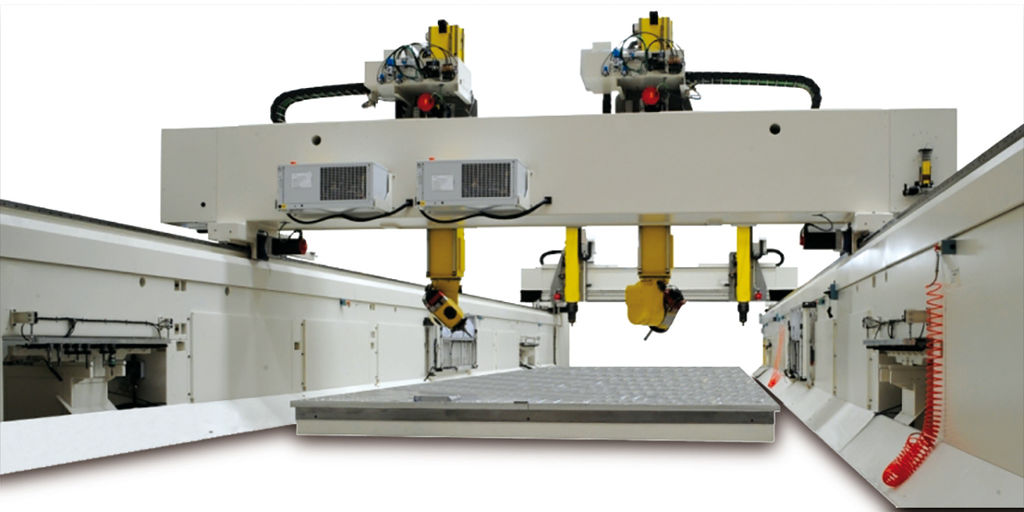

  • puente doble con unidad operadora doble

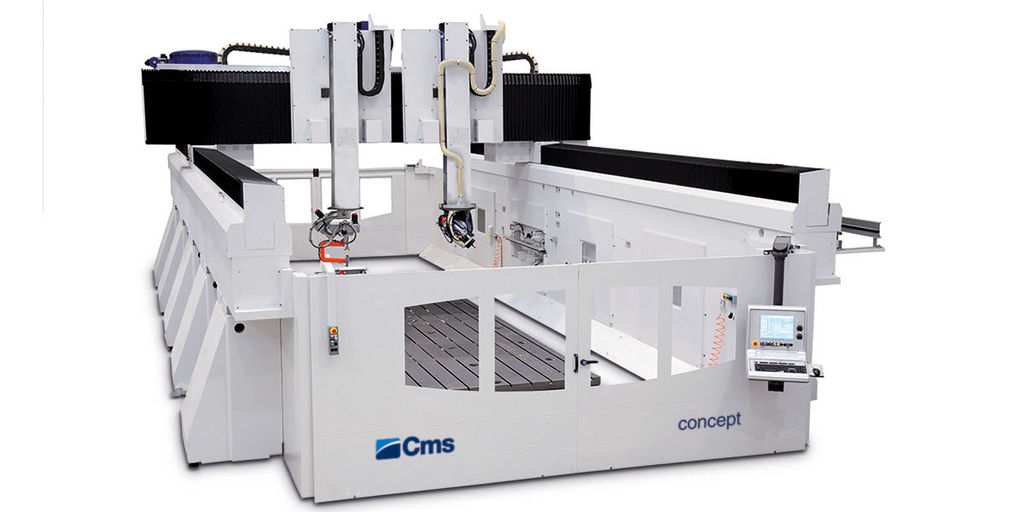

  • solución híbrida de cinco ejes: fresa + corte por chorro de agua con catcher
  • sistema universal, completamente diseñado y producido por CMS, para el bloqueo automático de piezas con formas complejas (UHF)



Ventajas

¡ESPACIO A LAS PRESTACIONES!

Con Concept las dimensiones de las piezas ya no son un problema; ni siquiera las de los sectores de la náutica, del eólico y del automovilístico. Y sobre todo gracias a los conceptos de diseño aeronáuticos aplicados en las estructuras, CMS no renuncia a nada en términos de prestaciones, con precisiones volumétricas inferiores del 23% con respecto al promedio del segmento.

MEJOR Y MÁS RÁPIDAMENTE

La potencia elevada de ejercicio, la precisión geométrica y la fiabilidad, incluso en las elaboraciones más complejas a solamente un resultado: producir piezas mejoras y más rápidamente. concept se ha diseñado para adatarse a tu realidad y hacerla aún más eficiente y competitiva.

TAILOR MADE

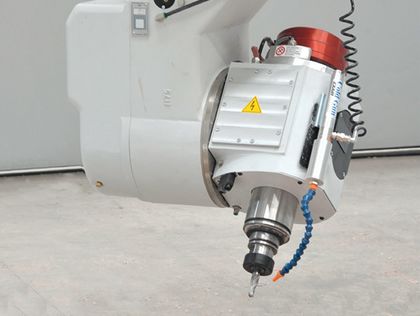

Unidad operadora simple o doble, área de trabajo simple o doble, unidad de fresado de cinco ejes desde 12 hasta 32 kW, unidad de cinco ejes con tecnología waterjet, más de cien dimensiones, bancos extraíbles o giratorios: es imposible no encontrar la configuración más efectiva para todas las realidades productivas. Sin renunciar a nada.

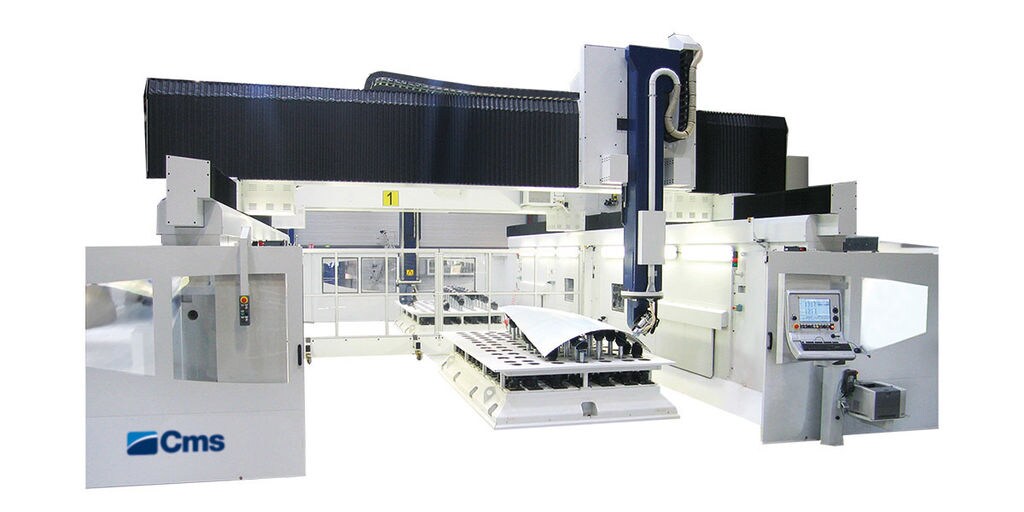

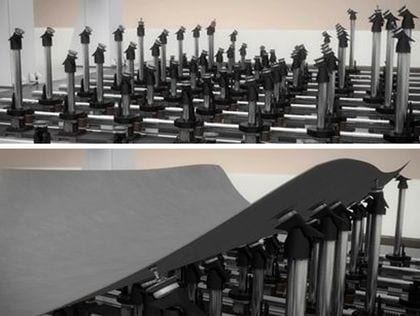

UHF: EL SISTEMA UNIVERSAL DE CMS PARA EL BLOQUEO AUTOMÁTICO DE LAS PIEZAS* (*PATENTADO)

Tradicionalmente, el problema de la fijación de las piezas complejas se soluciona a través de equipos dedicados para cada pieza individual; la solución, por lo tanto, es costosa, tanto en términos de realización, como en términos de logística (depósito y manipulación) y, sobre todo, no es eficiente para producciones con lotes unitarios muy pequeños, como ocurre a menudo, por ejemplo, en el sector aeroespacial. CMS ha desarrollado un sistema de bloqueo universal y automático que puede reconfigurarse en pocos instantes, para adaptarse a las formas, incluso extremadamente complejas, de cada pieza nueva. Ningún tiempo no productivo: una revolución en la eficiencia y en la gestión de la producción

Ficha Técnica
CARRERAS Y VELOCIDADES
EJES CARRERAS EJES RAPIDOS
X [m] 2,5-4-5-6-7,5-8-10-13-15,5-18-20,5 85 m/min
Y [mm] 2600-4000-5000-6200 5000-6200 85 m/min
Z [mm] 1300-2000-2500 3000 45 m/min
A [ ° ] +/-120° (PX5, HX5), +/-110° (KX5) 9000°/min
C [ ° ] +/-270° (PX5), +/-245° (HX5) +/-300° (KX5) 9000°/min
